Датчик кислорода лямбда-зонд - признаки неисправности и замена

Датчик кислорода, он же лямбда-зонд, стоит в выпускной системе и сообщает блоку
управления, сколько кислорода осталось в выхлопных газах. По этой информации электроника
корректирует подачу топлива, удерживая смесь в определённой пропорции воздуха и бензина.
Пока лямбда-зонд исправен, двигатель работает ровно и укладывается в паспортный расход.

Когда датчик кислорода начинает врать, электроника продолжает ему верить — и льёт топлива
больше или меньше нужного. Отсюда типичная картина: расход вырос, автомобиль стал хуже тянуть,
загорелся Check Engine, а видимых поломок нет. Разберём устройство лямбда-зонда, признаки
его неисправности и то, как отличить умерший датчик от других причин с той же симптоматикой.

Принцип работы лямбда-зонда

Устройство несложное: чувствительный элемент датчика кислорода сделан из диоксида циркония с электродами.
При высокой температуре он вырабатывает напряжение, которое зависит от разницы содержания
кислорода в выхлопных газах и в атмосфере. Богатая смесь — напряжение высокое, бедная —
низкое. Блок управления читает этот сигнал и меняет длительность впрыска.

Чтобы лямбда-зонд начал работать, ему нужна рабочая температура около 300 градусов. Поэтому
внутри стоит нагревательный элемент: он прогревает зонд за десятки секунд после пуска,
не дожидаясь прогрева выпускной системы. Отказ нагревателя — одна из самых частых
неисправностей в работе зонда, и электроника фиксирует её отдельным кодом.

Первый и второй датчики

На современных автомобилях лямбда-зондов минимум два.

• Первый датчик кислорода стоит до катализатора и участвует
  в приготовлении смеси. Именно он влияет на расход топлива и работу двигателя.
• Второй датчик стоит после катализатора и проверяет, справляется ли
  тот со своей задачей. На состав смеси он влияет мало, зато по расхождению сигналов
  первого и второго зонда электроника делает вывод об эффективности каталитического
  нейтрализатора.

Виды лямбда-зондов тоже различаются: узкополосные показывают только «богато или бедно»,
широкополосные измеряют состав смеси точно и позволяют держать её в узком коридоре.
На одном автомобиле могут стоять оба вида — широкополосный первым, узкополосный вторым.

Признаки неисправности датчика кислорода

Почему датчик выходит из строя

• Естественный износ. Средний срок службы лямбда-зонда — около
  100 тысяч километров, у подогреваемых бывает больше.
• Некачественное топливо. Присадки и сера отравляют чувствительный
  элемент, и датчик начинает врать раньше срока.
• Масло и антифриз в выхлопе. При износе колец или пробитой прокладке
  на электроды садится нагар, который перекрывает доступ газов.
• Механическое повреждение. Удар о препятствие, срыв резьбы
  при неаккуратном демонтаже.
• Обрыв цепи. Провода идут рядом с горячим выпускным трактом, изоляция
  со временем разрушается. Часто это не датчик, а контакты разъёма.
• Переобогащённая смесь. Неисправность форсунок или системы зажигания
  приводит к тому, что зонд работает в тяжёлых условиях и умирает быстрее.

Как проверить лямбда-зонд

Точную картину даёт только сканер: он показывает напряжение лямбда-зонда в динамике.
У исправного первого зонда на прогретом двигателе сигнал постоянно колеблется примерно
между 0,1 и 0,9 вольта несколько раз в секунду — это и есть работа обратной связи.

1. Прогрейте двигатель до рабочей температуры.
2. Подключите сканер и откройте параметры датчиков кислорода.
3. Посмотрите на первый зонд: сигнал обязан быстро колебаться, а не стоять на месте.
4. Замерший сигнал, вялая реакция или значение, застрявшее у нижней границы, —
   признак неисправности.
5. Сравните со вторым датчиком: его напряжение, наоборот, должно быть относительно
   ровным.
6. Проверьте топливные коррекции: большие значения говорят, что электроника постоянно
   компенсирует смесь.

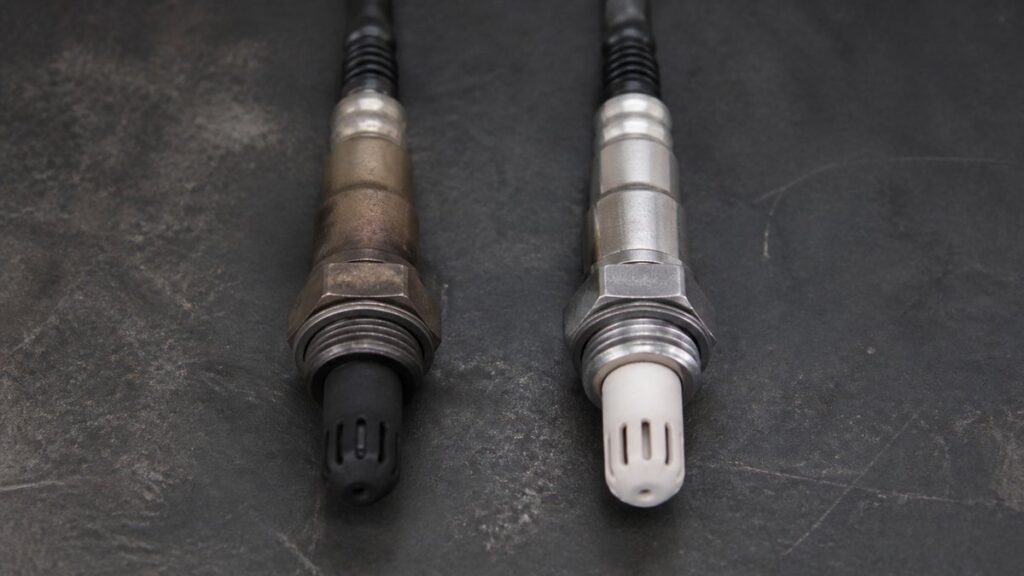

Визуальный осмотр тоже помогает. Снятый датчик кислорода с белым налётом говорит
об охлаждающей жидкости в выхлопе, с чёрным маслянистым — о масле, а сплошной серый нагар
означает некачественное топливо. Мультиметром проверяют сопротивление нагревательного
элемента и целостность цепи — обрыв там встречается не реже, чем отказ самого зонда.

Ошибки, которые указывают на датчик

Коды из группы P0130–P0167 относятся к цепям датчиков кислорода: сигнал вне диапазона,
медленный отклик, неисправность нагревателя. Отдельно стоит код P0420 — низкая
эффективность катализатора; он часто появляется именно из-за второго зонда, который выходит из строя раньше
самого нейтрализатора.

Важный момент: ошибка по датчику не всегда означает, что менять нужно датчик.
Электроника фиксирует, что сигнал не соответствует ожидаемому, а причина может быть
в подсосе воздуха, в форсунках или в системе зажигания. Поэтому сначала смотрят
на показания в динамике, и только потом покупают деталь.

Замена датчика кислорода

Работа несложная, если резьба не прикипела. Датчик выкручивают специальным ключом
с прорезью под провод на холодном двигателе, посадочное место очищают, новый зонд ставят
с термостойкой смазкой на резьбу.

Что важно при выборе: оригинальный датчик или качественный аналог, подходящий именно
к вашей модели. Универсальные зонды с обрезанным разъёмом, которые нужно паять, дают
проблемы с контактом и часто ведут себя непредсказуемо. Цены на лямбда-зонды разнятся
в разы, но экономия здесь оборачивается повторной работой.

После замены ошибку сбрасывают, а блоку управления дают время адаптироваться —
несколько поездок в разных режимах. Расход топлива приходит в норму не мгновенно.

Что будет, если не менять

Ездить с неисправным лямбда-зондом можно, и многие ездят годами. Последствия
накапливаются постепенно.

• Повышенный расход топлива — от нескольких процентов до полутора литров на сотню.
• Разрушение катализатора: несгоревшее топливо догорает в нём и оплавляет соты.
  Это самое дорогое последствие.
• Нагар на свечах зажигания и в камере сгорания.
• Двигатель работает в неоптимальном режиме, растёт износ.
• Выхлоп не соответствует нормам: в атмосферу уходит больше вредных веществ.

Отдельно про «обманки» и удаление датчика программно. Такие способы позволяют погасить
сигнальную лампу, но не решают проблему: двигатель продолжает работать с неверной смесью.
Крайне желательно устранять причину, а не индикацию.

Что даёт исправный лямбда-зонд

Основная функция кислородного датчика — обратная связь. Без неё блок управления работал
бы по таблицам, заложенным на заводе, и не учитывал бы ни качество бензина, ни износ
двигателя, ни высоту над уровнем моря. Благодаря лямбда-зонду электроника видит результат
сгорания и правильно корректирует подачу топлива в реальном времени.

Отсюда практическая польза. Исправный лямбда-зонд снижает расход бензина, потому что
не даёт лить лишнее. Он же продлевает жизнь катализатору: несгоревшее топливо в выпускной
системе — главная причина его разрушения. Наконец, использование обратной связи держит
двигатель в оптимальном режиме, и внутренние компоненты изнашиваются медленнее.

Обратная сторона: любой сбой в этом контуре сразу отражается на всей работе мотора.
Увеличение расхода на литр-полтора при неисправном лямбда-зонде — обычное дело.

Как проводят диагностику специалисты

В сервисе кислородный датчик проверяют прибором, который снимает график напряжения
в динамике. Полную картину даёт только такое измерение: обычный мультиметр покажет среднее
значение, а важна именно скорость отклика.

• Скорость переключения. Исправный лямбда-зонд успевает несколько раз
  в секунду пройти весь диапазон. Вялый датчик реагирует медленнее, и это видно на графике.
• Границы сигнала. Напряжение ниже нормы в верхней точке или выше нормы
  в нижней говорит об отравлении элемента.
• Поведение на ходу. Часть неисправностей проявляется только под
  нагрузкой, поэтому измерения делают и в движении, а не только на холостых.
• Топливные коррекции. По ним видно, насколько сильно электроника
  компенсирует смесь в зависимости от режима.
• Цепь нагревателя. Сопротивление и напряжение питания проверяют
  отдельно: часто дело именно в ней.

Особенно важно не спешить с покупкой детали. Лампа, которая загорается на панели
приборов, указывает на контур, а не на конкретный узел, и подмена диагностики заменой
деталей неминуемо приводит к лишним тратам.

Лямбда-зонд на разных автомобилях

Устройство лямбда-зонда одинаково почти на всех автомобилях, а вот число датчиков
и их расположение различаются. На рядных четырёхцилиндровых моторах их обычно два,
на V-образных — четыре: своя пара на каждый ряд цилиндров. У части автомобилей с турбиной
первый лямбда-зонд стоит до неё, и добраться до него для работы сложнее.

На дизельных машинах лямбда-зонд тоже есть, но работает иначе: смесь там всегда бедная,
и датчик следит за содержанием кислорода в выхлопных газах для системы рециркуляции
и сажевого фильтра. Скорее всего, при отказе на дизеле вы увидите не рост расхода,
а ошибку по выхлопным газам.

Для владельца автомобиля из этого следует один практический вопрос: сколько лямбда-зондов
в его машине и какой именно вышел из строя. Ответ даёт код ошибки — в нём указан и банк
цилиндров, и номер датчика в системе. Без этой информации легко купить рабочий зонд
и поставить его не туда, где неисправность.

Частые вопросы

Повышенный расход — всегда ли виноват датчик?

Нет. Повышенный расход дают ещё забитый воздушный фильтр, неисправные форсунки, слабая
компрессия и городской режим работы двигателя. Кислородный датчик — частая, но
не единственная причина, и проверять его необходимо вместе с остальной системой питания.

Какие бывают виды кислородных датчиков?

По устройству — циркониевые и титановые, по принципу измерения — узкополосные
и широкополосные. Для владельца разница в одном: широкополосный лямбда-зонд измеряет
состав смеси точно, узкополосный отвечает только на вопрос «богато или бедно».

Может ли неисправный лямбда-зонд привести к другим поломкам?

Да, и это главная причина не тянуть с ремонтом. Неверная информация от датчика
приводит к переобогащению смеси, а оно разрушает катализатор и оставляет нагар в камере
сгорания. Стоимость нейтрализатора несопоставима со стоимостью зонда.

Влияет ли на датчик состояние воздушной системы?

Влияет напрямую. Подсос воздуха после датчика расхода даёт лямбда-зонду картину бедной
смеси, электроника начинает лить больше топлива, и по показаниям это выглядит как
неисправность датчика. Поэтому воздушный тракт проверяют до замены.

Сколько служит лямбда-зонд?

В среднем около 100 тысяч километров. Срок сильно зависит от качества топлива
и состояния двигателя: при исправном моторе и нормальном бензине датчик кислорода живёт
дольше, при угаре масла — заметно меньше.

Можно ли ездить с неисправным датчиком кислорода?

Технически машина едет. Но растёт расход, страдает катализатор, и через какое-то время
ремонт обойдётся дороже самой детали. До сервиса доехать можно, откладывать надолго не стоит.

Какой датчик менять — первый или второй?

Тот, на который указывает код ошибки и показания сканера. Первый зонд влияет
на приготовление смеси, второй — на контроль катализатора. Менять оба сразу имеет смысл
только при большом пробеге.

Правда ли, что после замены расход сразу падает?

Не мгновенно. Блоку управления нужно несколько поездок, чтобы пересчитать топливные
коррекции. Если через неделю расход не снизился, причина была не в датчике.

Можно ли почистить датчик вместо замены?

Иногда чистка нагара помогает ненадолго, но чувствительный слой циркония при этом
легко повредить. Как способ доехать — сгодится, как ремонт — нет.

Почему после замены снова горит ошибка?

Либо не сброшена старая ошибка, либо причина не в зонде: подсос воздуха, форсунки,
пропуски зажигания дают ту же картину. Ещё вариант — неподходящий или некачественный
датчик.

Что показывает второй датчик кислорода?

Он сравнивает содержание кислорода до и после катализатора. Если сигналы обоих зондов
похожи, значит нейтрализатор перестал работать, и появляется ошибка по его эффективности.

Влияет ли датчик на запуск двигателя?

На холодную — да, через нагреватель. Пока зонд не вышел на рабочую температуру,
электроника работает по усреднённым таблицам, и при неисправном нагревателе этот период
затягивается.

Обязательно ли использовать оригинальный датчик?

Не обязательно, но деталь должна быть предназначена для вашей модели. Разъём, длина
провода и характеристики элемента имеют значение, и универсальные варианты с пайкой
работают хуже.

Как понять, что дело в катализаторе, а не в зонде?

По совокупности: если оба датчика показывают одинаковый ровный сигнал, а мощность упала
и выхлоп пахнет сероводородом, дело в нейтрализаторе. Проверить его можно замером
противодавления в выпускной системе.
